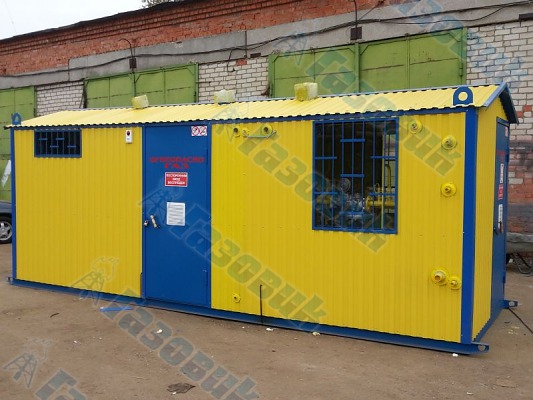

Отгрузка ПГБ-13-24-У1 в город Владимир

  • Отсек с узлом редуцирования

  • Отсек под отопление ПГБ на водогрейном котле

  • Отсек под телеметрию

Производство и поставка ПГБ-13-24-У1 в строительную организацию города Владимира, занимающуюся застройкой спального района города. Питание газом может получить и котельная, которая будет отапливать этот район. Отгруженное утепленное ПГБ с двумя линиями редуцирования состоит из трех отсеков с отдельными дверьми. Один из них предназначен под телеметрию, второй для узла редуцирования, а третий под отопление ПГБ на водогрейном котле. Так же в ПГБ установлен прибор контроля загазованности СИКЗ-20 и резервный источник электроснабжения.

Функциональная схема ПГБ-13-2Н-У1

т/з №765-13
Рвх.=1.2...0.6 МПа
Рвых.=2.5 кПа
Q=600 нм³/час

Функциональная схема ПГБ-13-2Н-У1

1кран шаровой КШ-50 - 4шт; 2-фильтр типа ФГ с ИПД- 2шт; 3-кран шаровой КШ-20 - 4шт; 4-входной манометрМТ-16 - 2шт; 5-регулятор давления газа типа РДГ-50Н/30- 2шт; 6-регулятор РДГБ-6 -1шт; 7-кран шаровой КШ-15-9шт; 8-манометр типа МТ - 1шт; 9-аппарат отопительный АОГВ - 1шт; 10-предохранительный сбросной клапан ПСК-25 - 1шт; 11-кран шаровой КШ-25 - 3ш; 12-кран Маевского - 1шт; 13-расширительный бак; 14-кран шаровой для манометра DN15-5шт; 15-место установки датчика давления-3шт; 16-место установки датчика температуры (бобышка М20х1.5, L=40мм)-3шт; 17-место установки датчика перепада давления-2шт; 18-счетчик газовый бытовой СГБЭТ-G4-1шт; 19-клапан электромагнитный DN20-1шт.

Габаритный чертеж ПГБ-13-2Н-У1

Габаритный чертеж ПГБ-13-2Н-У1

1- Рвх.(Ду50); 2-дефлектор; 3-место установки молниеотвода; 4-подключение эл. кабеля; 5-дымоход; 6-продувочный трубопровод (Ду20); 7-выход ПСК-25 (Ду25); 8-вход ПСК-25(Ду25); 9-Рвых.(Ду50); 10-подвод импульса к регулятору (Ду25); 11-кабельный канал (Ду50)

Примечание: 1. В комплект ПГБ входит: СИКЗ-20; охранная и пожарная сигнализация;
2. В отсеке телеметрии проложен контур зазаеления (полоса 40х4).

Принципиальная эл. схема

Принципиальная эл. схема

W-счетчик электрической энергии типа Меркурий 203.2Т;
А-дифавтомат АД12 10А; В1;В2-выключатель;
Л1-лампа освещения ВЗГ-200;
Л2-лампа освещения НПП-03-100;
КСТ-комплекс средств телеметрии.

Оборудование соответствует всем стандартам качества и имеет разрешение Ростехнадзора на применение на всей территории РФ.
